Nos conseils : Volets roulants de rénovation

Accès rapide :
1- Tous nos modèles
2- Les composants
3- La pose
4- Les encombrements
5- Tableau synthétique
Voir aussi :
1- Informations générales
2- Les manoeuvres
3- Télécommandes & Automatismes

1- Tous nos modèles de volet roulant de rénovation

Volet de rénovation avec coffre Comme l’appellation l’indique, ce volet est réservé aux projets de rénovation de l’habitat
► remplacement de volets existants (volets battants – pliants – coulissants)
► mise en place de volets sur des constructions existantes
Son installation nécessite peu de travaux :
• coffre et coulisses sont fixés dans le tableau de l’ouverture entraînant une légère réduction du clair de vitre de l’ouverture
le coffre d’enroulement du tablier reste apparent car non intégré dans la maçonnerie


RENOVOL : Le volet de rénovation “seul”

Ce volet roulant “classique” autorise 2 types de pose
• en tableau c’est-à-dire dans l’embrasure de l’ouverture
• en applique c’est-à-dire en façade
Ce modèle permet une personnalisation poussée : large choix de lames – hauteurs et type (Aluminium, Aluminium extrudé ou PVC), de coloris,
de manoeuvres….



RENOVOL SOLAIRE : Le volet de rénovation autonome

Ce volet roulant solaire fonctionne en toute autonomie grâce à
• son panneau photovoltaique
• sa batterie longue durée
Ce modèle se pose en toute simplicité : pas d’alimentation secteur ni cablâge électrique requis…



MOUSTIVOL : Le volet de rénovation “2 EN 1” avec moustiquaire intégrée

Très ingénieux, ce modèle apporte une double fonction avec un encombrement minimum :
• une fonction moustiquaire : elle est intégrée dans le coffre d’enroulement du volet roulant afin d’assurer un confort maximal
• une fonction volet roulant : grâce à un système de double-coulisse, les 2 fonctions cohabitent parfaitement
Le fonctionnement de la moustiquaire est indépendant de celui du volet : l’utilisateur choisit de manoeuvrer l’un et/ou l’autre.
Ce modèle particulier, exige une pose en tableau et se décline pour le moment en lame de 39 mm uniquement.



HÉLIOVOL : Le volet à lames orientables
Très ingénieux, ce modèle apporte une double fonction avec un faible encombrement :
• une fonction volet roulant : qui isole, sécurise, et protège la maison grâce à un système retardant anti-effraction
• une fonction brise soleil (BSO) : qui permet une parfaite maîtrise de l’ensoleillement de l’habitat grâce aux lames orientables
L’inclinaison des lames est possible dans toutes les positions du volet et peut être automatisée grâce à un capteur solaire ou de température.
Ce volet roulant orientable permet une pose en tableau ou une pose en applique .


PROJET’VOL : Le volet à projection
Cette version du volet roulant assure une ventilation naturelle en préservant l’intimité.
• manoeuvre simplifiée grâce à la motorisation du volet.
• la fonction projection permet de gérer astucieusement la lumière et les rayons du soleil.
Ce volet roulant à projection permet une pose en tableau et se décline pour le moment en lame de 39 mm uniquement.


VISIOVOL : Le volet à lames transparentes
Cette version “LUXE” du volet roulant allie élégance, esprit de liberté et sécurité.
• une fonction volet roulant : qui isole, sécurise, et protège la maison grâce à un système retardant anti-effraction
• une fonction sécurité : Plus résistant que du verre et certifié A2P R3 (reconnu par les assurances), il permet de transformer une terrasse en salon d’hiver.
Traité anti – rayures, anti – U.V, il s’adapte aussi bien pour des professionels que des particuliers.
Ce volet roulant à lames transparentes permet d’offrir un espace de vie supplémentaire et protégé.

2- Les composants

Le tablier constitué de lames


Les lames en aluminium ADP (à double paroi)

Lames aluminium Ce sont les lames le plus couramment utilisées dans le volet roulant pour 3 raisons principales
grandes dimensions possibles de tablier
bonne isolation (mousse polyuréthane injectée entre les deux parois)
esthétisme sur mesure (large palette de coloris et de tailles)
A noter : elles sont ajourées (exception pour la lame de 75 qui ne l’est pas)

CARACTERISTIQUES TECHNIQUES
Schéma lames aluminium Dimensions au choix Poids approximatif des lames * Lames ajourées
Toutes les lames pour volets roulants • Lame 42/ 9 mm – épaisseur 0.30mm
• Lame 54/13 mm – épaisseur 0.27mm
• Lame 75/20 mm – épaisseur 0.6 mm
• Lame 42 mm : 3.0 kg/m²
• Lame 54 mm : 3.0kg/m²
• Lame 75 mm : 6.5 kg/m²
Lames ajourées

Schéma lame 45/9 THERMIQUE bicolore
Face bombée (à l’intérieur) : Aluminium
Face creuse (à l’extérieur) : Coloris au choix (Blanc 9016 – Marron 8019 – Gris 7016)
Résistance thermique additionnelle ∆R = 0.25m².K/W
• Uniquement en enroulement extérieur

Les lames en PVC

Lames PVC Elles permettent :
isolation thermique renforcée
entretien facilité
légèreté et esthétisme
A noter : les lames PVC sont ajourées
Le choix d’une lame PVC restreint les possibilités en terme de coloris de tablier par rapport aux lames en aluminium.

CARACTERISTIQUES TECHNIQUES
Schéma lames PVC Dimensions au choix Poids des lames
Toutes les lames PVC • Lame de 40 / 9 mm
• Lame 40 mm : 3.0 kg/m²

Les lames en aluminium extrudé

Lame aluminium extrudée Très résistantes, ces lames sont idéales pour optimiser la sécurité de l’habitat
3 fois plus résistantes que des lames en aluminium
grandes dimensions possibles
choix de coloris aussi large que les lames en alumminium ADP
risques d’effraction réduits grâce au poids important
A noter : les lames extrudées sont ajourées

CARACTERISTIQUES TECHNIQUES
Schema lames Dimensions au choix Poids approximatif des lames
Toutes les lames • Lame de 37 / 8 mm
• Lame de 55 / 14 mm
• Lame de 77 / 20 mm
• Lame 37 mm : 7.3 kg/m²
• Lame 55 mm : 8.5 kg/m²
• Lame 77 mm : 8.5 kg/m²

Les lames en polycarbonate

Lame aluminium extrudée 250 fois plus résistante qu’un verre de même épaisseur
• Traitées anti-rayures, anti-UV, anti-graffiti
Utilisation parfaitement silencieuse
• Résistant à des températures allant de -100°C à 120°C
Grandes dimensions possibles

CARACTERISTIQUES TECHNIQUES
Schema lames Dimensions au choix Poids approximatif des lames
Toutes les lames • Lame de 103 mm
• Lame 103 mm : 10 kg/m²
Lames en polycarbonate 103/3,3 mm (partie visible de 87 mm)

Les coffres aluminium pour volet roulant de rénovation

Le coffre permet de protéger le tablier du volet qui s’enroule à l’intérieur autour d’un axe. Le volet roulant de rénovation et le volet traditionnel se distinguent essentiellement par la nature et l’emplacement du coffre.
Coffre de volet roulant Arrondi ou à pans coupés, ces 2 types de coffres réalisés en aluminium plié sont très esthétiques. Ils restent apparents dans le tableau de la fenêtre et sont très peu isolés car positionnés à l’extérieur de la maison.

Les éléments de sécurité du volet roulant

Plusieurs éléments de sécurité sont intégrés dans les volets roulants :
Le volet roulant motorisé (radio ou filaire) est équipé d’une fin de course automatique et d’un système d’arrêt sur obstacle.

• La fin de course automatique calcule précisement la distance à parcourir par le tablier entre le coffre et le seuil de la fenêtre.
Il permet l’arrêt précis du tablier. Le réglage s’effectue automatiquement lors de l’installation et pendant 5 à 10 cycles (utilisations).
L’arrêt sur obstacle force la remontée automatique du tablier en cas de contact inopiné.

Attention : durant le temps du réglage de fins de course, l’arrêt sur obstacle n’est pas réglé et ne fonctionne donc pas. Il se mettra automatiquement en marche une fois le réglage des fins de course terminé.

Sécurité pour volet roulant

La sécurité est aussi assurée par des matériels montés en série, tels que des verrous automatiques spécialement étudiés pour
résister à l’effraction en retardant le soulèvement du tablier en position fermé.

3- La pose

Les pré-requis

Les pré-requis pour la pose et l’installation diffèrent selon le type de manoeuvre choisi.
Pour appréhender plus sereinement l’installation du volet roulant, se référer aux conseils par manoeuvre :


Manoeuvre manuelle PAR MANIVELLE
Manivelle de volet roulant Dans cette configuration, petit aménagement à prévoir pour la sortie de la manivelle à l’intérieur de la maison.
Il faudra ainsi réaliser un perçage du mur au niveau du coffre du volet roulant pour amener les éléments de manoeuvre
(treuil et manivelle) depuis l’extérieur (volet roulant) vers l’intérieur.

Manoeuvre manuelle PAR TIRAGE DIRECT
Manoeuvre par tirage direct Cette manoeuvre est la plus facile à mettre en place car elle ne nécessite aucune installation ni aucun aménagement.
En effet, seules les 2 poignées et la serrure permettent la manoeuvre du volet roulant et sont déjà installées sur le tablier
Le volet roulant s’actionne par tirage direct pour fermer le volet, et par levage pour ouvrir.

Manoeuvre électrique FILAIRE : volet roulant piloté par un inverseur
Interrupteur filaire mural Somfy Pour ce type de manoeuvre, deux aménagements sont nécessaires :
raccordement du moteur au secteur : prévoir une sortie de fil (côté moteur) pour raccorder le moteur au réseau électrique de la maison.
raccordement de l’inverseur au moteur : prévoir une sortie de fils à l’endroit de pose de l’inverseur permettant le raccordement au moteur.

Manoeuvre électrique RADIO (RTS ou iO) : volet roulant piloté par une télécommande
Télécommandes IO et RTS Pour ce type de manoeuvre, seul le raccordement du moteur au secteur est nécessaire.

Les différents types de pose

Les volets de rénovation ont la particularité de se fixer en l’état sur la configuration actuelle de la fenêtre.
Pour celà, il existe 3 types de pose au choix (selon modèle) pour l’installation du volet :
POSE EN applique POSE EN tableau
► Coffre posé en façade
► Clair de vitre complet
► Coffre posé sous le linteau
► Clair de vitre diminué de la hauteur du coffre

Enroulement extérieur

Enroulement extérieur

Enroulement intérieur
Volet roulant de rénovation pose en applique et enroulement extérieur Volet roulant de rénovation pose en tableau et enroulement extérieur Volet roulant de rénovation pose en tableau et enroulement intérieur
► Tablier à l’aplomb du tableau ► Tablier proche de la fenêtre ► Tablier éloigné de la fenêtre
(largeur coffre)

Les prises de cotes

Pour s’assurer du bon fonctionnement du volet roulant, quelques conseils pour les prises de cotes à indiquer lors de la commande :
• Prise de mesures
• Les situations délicates

La prise de mesure

Pour pallier des soucis d’équerrage ou d’aplomb du tableau, les mesures doivent être prises en 3 points différents comme indiqué sur les schémas suivants.

Dans tous les cas de figure (pose tableau ou pose en applique ), les mesures à renseigner sur le site sont les cotes tableau, c’est-à-dire les dimensions de l’embrasure de l’ouverture.
Les dimensions de fabrication (largeur et hauteur finies) sont calculées automatiquement par le site.
Mesure des hauteurs Mesure des largeurs

Prise de cotes mesure des hauteurs

► Mesurer la hauteur du tableau en 3 points (gauche – centre & droite) et retenir la dimension minimum

Prise de cotes mesure des largeurs

► Mesurer la largeur du tableau en 3 points (haut – milieu et bas) et retenir la dimension minimum


Les situations délicates

Certaines configurations nécessitent une attention particulière afin de conserver
l’alignement des coulisses et leur parallélisme. C’est notamment le cas pour :
• un tableau évasé
• un appui de fenêtre en pente
• des coulisses non parallèles

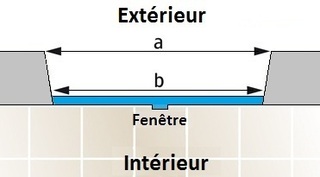

Tableau évasé Appui de fenêtre en pente Coulisses non parallèles
Prise de cotes tableau évasé Prise de cotes appui de fenetre en pente Prise de cotes coulisses non parallèles
► Coulisses non alignées
► Saisir les dimensions correspondantes à l’endroit
de pose du volet (a ou b)
► Coulisses non alignées
► Saisir les dimensions correspondantes à l’endroit de pose du volet (a ou b)
► Un calage sera nécessaire en zone bleue.
► Les coulisses doivent être fixées de façon parfaitement parallèle sur la hauteur et parfaitement alignées sur la largeur. Sinon, nécessaire de compenser le jeu en les calant.

4- Les encombrements

COFFRE
Hauteur du VOLET Hauteur du COFFRE
jusqu’à 0915 mm 125 mm
de 0916 mm à 1530 mm 150 mm
de 1531 mm à 2450 mm 180 mm
de 2451 mm à 3105 mm 205 mm
de 3106 mm à 3500 mm 250 mm
COULISSES
Largeur du VOLET Largeur COULISSE
jusqu’à 2699 mm 53 × 22
de 2700 mm à 3500 mm 66 × 22
COFFRE
Hauteur du VOLET Hauteur du COFFRE
jusqu’à 1065 mm 125 mm
de 1066 mm à 1815 mm 150 mm
de 1816 mm à 2750 mm 180 mm
de 2751 mm à 3855 mm 205 mm
COULISSES
Largeur du VOLET Largeur COULISSE
jusqu’à 2699 mm 53 × 22
de 2700 mm à 3500 mm 66 × 22
COFFRE
Hauteur du VOLET Hauteur du COFFRE
jusqu’à 1600 mm 180 mm
de 1601 mm à 2300 mm 205 mm
de 2301 mm à 3800 mm 250 mm
COULISSES
Hauteur du coffre Largeur COULISSE
180 mm et 205 mm 75 × 27
250 mm et 300 mm 85 × 27
COFFRE
Hauteur du VOLET Hauteur du COFFRE
jusqu’à 1080 mm 125 mm
de 1081 mm à 1500 mm 150 mm
de 1501 mm à 2300 mm 180 mm
de 2301 mm à 3000 mm 205 mm
COULISSES
Largeur du VOLET Largeur COULISSE
de 800 mm à 1300 mm 53 × 22
COFFRE
Hauteur du VOLET Hauteur du COFFRE
jusqu’à 790 mm 125 mm
de 791 mm à 1490 mm 150 mm
de 1491 mm à 2390 mm 180 mm
de 2391 mm à 2970 mm 205 mm
COULISSES
Largeur du VOLET Largeur COFFRE
jusqu’à 2699 mm 53 × 22
de 2700 mm à 3000 mm 66 × 22
COFFRE
Hauteur du VOLET Hauteur du COFFRE
jusqu’à 1800 mm 180 mm
de 1801 mm à 2250 mm 205 mm
COULISSES
Largeur du VOLET Largeur COULISSE
de 900 mm à 1800 mm 90-65 × 35 mm
COFFRE
Hauteur du VOLET Hauteur du COFFRE
jusqu’à 1000 mm 150 mm
de 1001 mm à 1490 mm 180 mm
de 1491 mm à 1980 mm 205 mm
de 1981 mm à 2700 mm 250 mm
de 2701 mm à 2900 mm 300 mm
COULISSES
Hauteur du coffre Largeur COULISSE
150 mm à 205 mm 75 × 27
250 mm et 300 mm 85 × 27
COFFRE
Hauteur du VOLET Hauteur du COFFRE
jusqu’à 1500 mm 250 mm
de 1501 mm à 3000 mm 300 mm
de 3001 mm à 4000 mm 360 mm
COULISSES
Largeur du VOLET Largeur COULISSE
jusqu’à 6000 mm 89 × 34 mm

5- Tableau synthétique

Rénovol Moustivol Héliovol Projet’vol Visiovol
Informations générales Les + produit Facilité de pose Moustiquaire intégrée Fonction brise soleil Projection du tablier Volet roulant certifié A2P R3
Dimensions maxi. 4.0 × 3.5m 1.6 × 1.6m 1.8 × 2.25m 1.8 × 1.8m 6.0 × 4.0m
Confort & Sécurité ✶✶✶ ✶✶✶ ✶✶✶ ✶✶✶ ✶✶✶✶✶
Type de projet Neuf ✶✶ ✶✶ ✶✶ ✶✶ ✶✶
Rénovation ✶✶✶✶✶ ✶✶✶✶✶ ✶✶✶✶✶ ✶✶✶✶✶ ✶✶✶✶✶
Configuration Pose tableau
Pose applique - -
Caractéristiques techniques Manoeuvre radio / filaire radio iO radio iO
Manoeuvre manuelle - - -
Lame alu ADP - -
Lame PVC - - - -
Lame alu extrudé - - -
Lame polycarbonate - - - -
Commande de secours - -
Options de confort Pack automatisme soleil iO -
Pack automatisme soleil RTS - - -
Pack automatisme T° & soleil RTS - - -
